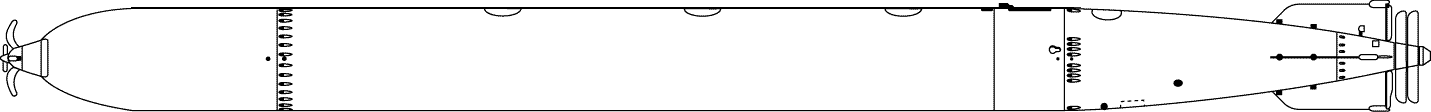

Typ G7e


Angaben:

Bezeichnung20



Abmessungen:

Durchmesser:53.45 cm
Länge mit Pi G7a AZ:7.179 m
Länge mit Pi G7H:7.163 m



Leistung (Siemens GL 231/75 E-Motor):

bei 91V und 950A72kW bei 1755 U/min
bei 83V und 885A60kW bei 1590 U/min



Laufstrecke:

5000 m bei 30 kn und 1700 U/min



Inhalte:

3 Luftgefäße:15.0 l (je 3.0 l)
Öl:0.187 l



Gewichte:

schußklarer Gefechtstorpedos:1608 kg
schußklarer Übrungstorpedos:1290 kg
Hauptladung:300 kg
Pi G7a AZ:16 kg
Pi G7H:17 kg
Gefechtsballast:8 kg
Ãœbrungskopf (L 36):80 kg
Batterie (2 x 13 T 210 Tröge):665 kg
Druckluft bei 200 atü:3.8 kg
Untertrieb Gefechtstorpedo:276 kg



Detail:

- keine -
